Matériel: Batées et pans


Batée ariègeoise:
C'est la grésale des anciens orpailleurs ariégeois citée par De Dietrich. Gresala en vieux catalan désigne un récipient ordinairement rond, en terre ou en métal, plus large que haut, sorte de grande cassolette et principalement utilisé pour cuisiner. En Roussillon ce terme est aussi donné aux cuvettes métalliques souvent émaillées et à bords penchés que l'on utilisait dans les foyers avant l'apparition des bassines en matière plastiques à bords verticaux.


Pan américain rainuré:

En anglais, le nom pan (phon.:[pæn]) signifie casserole ; il signifie moule à pain ou à gâteaux en américain. Le verbe intransitif to pan signifie laver des sables aurifères, gold panning signifie orpaillage, gold pan signifie batée et gold panner désigne l'orpailleur. On retrouve la racine latine pan en vieux catalan où la panna désigne une poêle à frire à fond plat.
Plat finlandais:

Il est amusant de constater que les termes originaux utilisés pour désigner les batées sont des noms de récipients pris en cuisine. Aurait-on découvert la magie des batées en lavant la vaisselle avec du sable à la rivière ?

En tous cas, les batées sont des outils quasi magiques qui grâce à la gravité, permettent le miracle suivant: en moins de cinq minutes, un orpailleur parvient quasiment à tous les coups à retrouver et à isoler un morceau d'or ou de toute matière de forte densité ne mesurant parfois même pas 0,1 mm, enfoui dans 15 kg à 20 Kg de sables et de graviers. On appelle cela laver.

Enjoliveurs de roues, couvercles, plats à tarte et plats à paella, auges de bois, calebasses peuvent suffire, j'ai même testé avec succès le seau à vendanges.
Il existe cependant des batées conçues pour laver:














La batée  actuelle est conique, en acier, en forme de chapeau chinois elle est utilisée en France, en Amérique latine, en Afrique et en  Europe de l'Est.
Elle nécessite un maniement centrifuge pour l'expulsion des sables.

On peut commander ce type de batée sur la boutique Web de l'atelier la trouvaille:

http://www.atelierlatrouvaille.com/

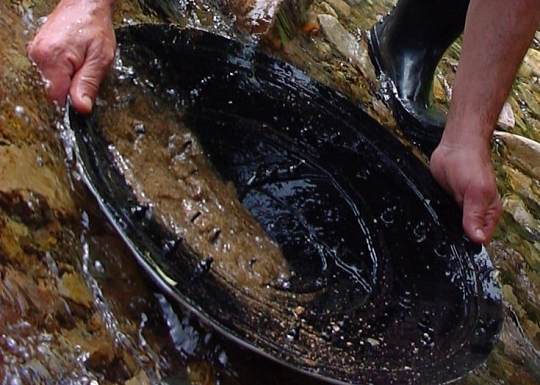

Les batées et pans d'aciers sont souvent noircis pour une meilleure visualisation:

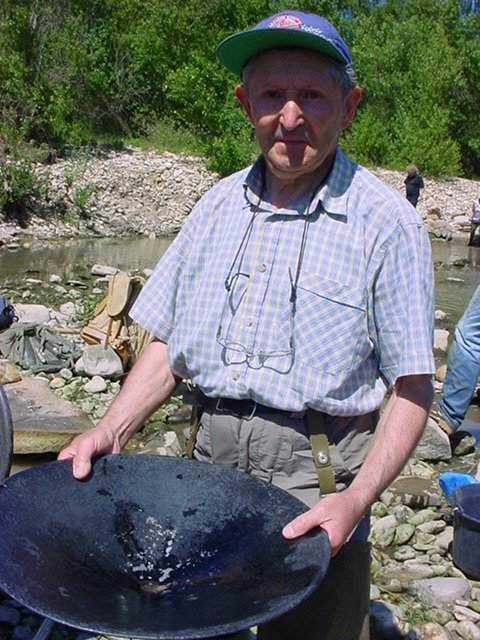

Emile Bonnans, orpailleur ariégeois
et sa batée, à 78 ans

Coupe d'Europe d'Orpaillage en Placer Naturel 2002
à Cardet dans le Gard

Batée conique bricolée, à boulons et rainures:

VI èmes championnats d'Espagne, Navelgas 2004

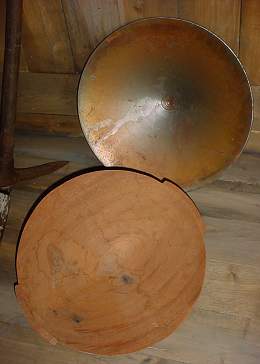

La batée maya était de bois, comme les batées du passé en France et bon nombre de batées sud américaines:

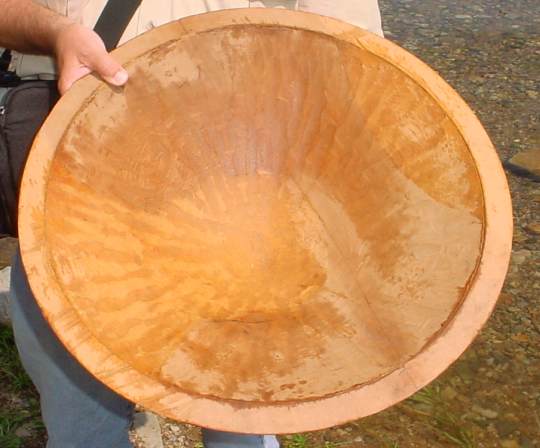

Batée du Venezuela:

La calebasse et des ustensiles inattendus mais pertinents sont utilisés en Afrique de l'Ouest




Agricola 1555:
Cuvette de lavage

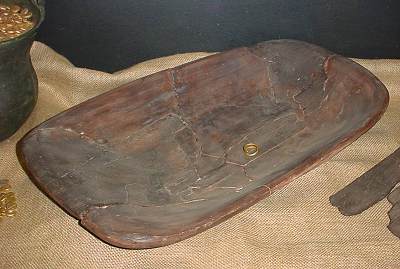

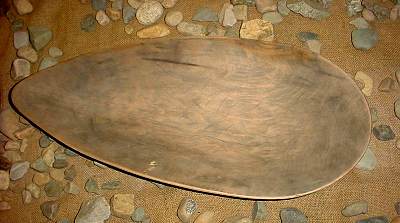

Des auges et cuvettes de bois furent longtemps utilisées:

Agricola 1555:
Cuvette de lavage

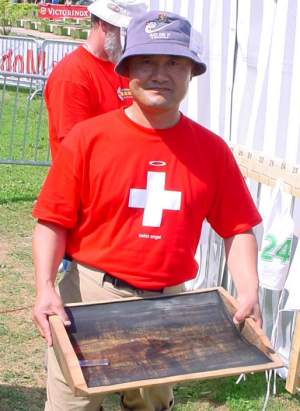

Hirobumi Tasaki et son pan nippon:

Championnats du Monde d'Orpaillage
2003 à Willisau en Suisse

Canalina italienne:

Jagua cubaine:

Grizzly américain:

Le pan japonais est de forme rectangulaire, le fond est un creux de cylindre très ouvert.

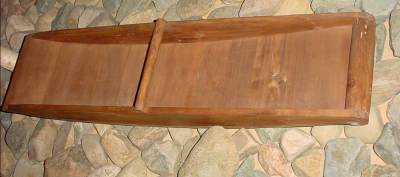

Autres pans à cadre rectangulaire:


Le pan à secousses:

Pan rainuré rectangulaire


Championnats du Monde d'Orpaillage
2003 à Willisau en Suisse

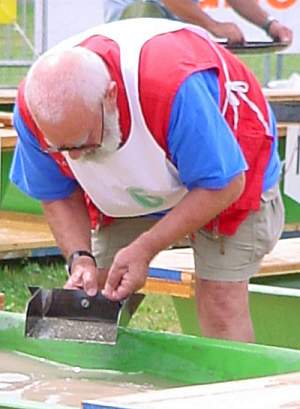

Pans en forme de pelle:
(en bas près des seaux sur ces gravures)

Orpailleurs du Rhin en 1823




Pan de bois
                    transylvanien
Le pan  transylvanien  (Roumanie) a une curieuse forme hybride, il est fait d'un seul bloc de bois à fond plat.

Autre pan hybride (Agricola 1555):

Plat à rainures
Batée péruvienne en
                    calotte
 La batée péruvienne est une calotte bien arrondie. (pour la récupération au mercure)
Pan américain en acier
Le pan dit américain était utilisé dans les pays
anglo-saxons et en Italie. Un fond plat et des rebords relevés le caractérisent.
Au pan, l'expulsion des sables se fait par débordement.
Plat finlandais ou
                    pan lapon
Le plat finlandais est un pan à fond plat utilisé en Laponie, ses bords sont très peu relevés et l'expulsion des sables y est très rapide.
Il permet de visualiser et de récupérer facilement les paillettes comme tous les pans à fond plat.

Agricola 1555
Plat à cuvette

Variante du plat finlandais, noirci au feu et à rainure double:


Pan canadien

Pan américain
Pan américain rainuré



Le pan américain rainuré

Pans et batées se déclinent
avec des rainures,
faits de matière plastique,
d'acier ou de bois,
de formes variées.
La surface granuleuse de ce pan en plastique noir contribue à retenir les paillettes bien ancrées au fond du pan.

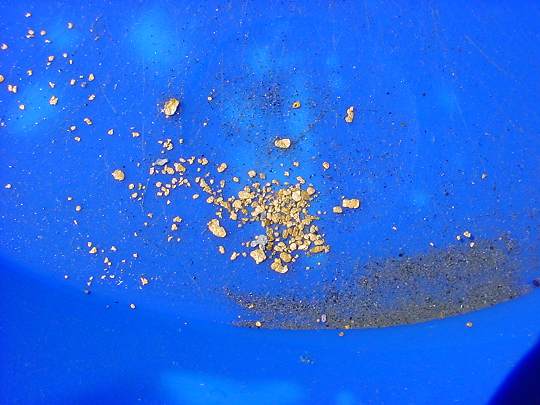

Les pans de plastiques sont particulièrement recommandés pour les régions nordiques mais aussi pour un bonne visualisation (plastique noir ou bleu)

Le rainurage redoutablement efficace du pan spécial Klondike, sa couleur et sa légèreté en font à mon avis le meilleur pan actuel:


Le pan spécial Klondike, conçu en Suède
est disponible sur le site Web:

http://www.guldstrom.se/engwelcome.html

Excellente visualisation de l'or et des sables noirs du Spécial Klondike:

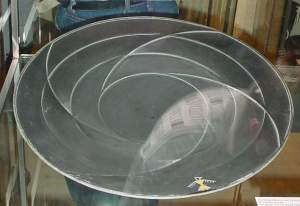

Les batées de compétition

Ces modèles récents et innovants marient les avantages du pan rainuré et du plat finlandais, ils se manient d'un mouvement tournant en partie inspiré de la batée et ne sont utilisés qu'en compétition.

Le modèle  extra plat, à escaliers concentriques est très présent aux premières places des championnats. Il permet de laver un seau de 15 kg de sable et de récupérer les paillettes en moins de deux minutes. Ces batées plates à escaliers semblent s'imposer pour les compétitions de niveau international.

Elles sont généralement faites de bois, de matière plastique, de fibre de verre et résines, de fibre de carbone.

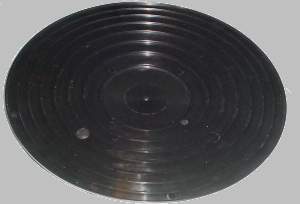

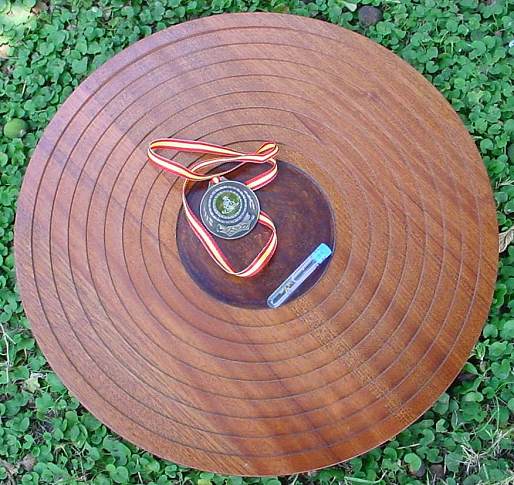

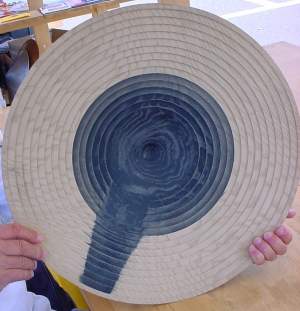

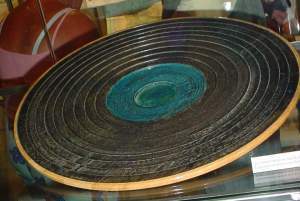

Plat de compétition à escaliers concentriques,
Modèle en sipo, fabriqué par Lino Breda:

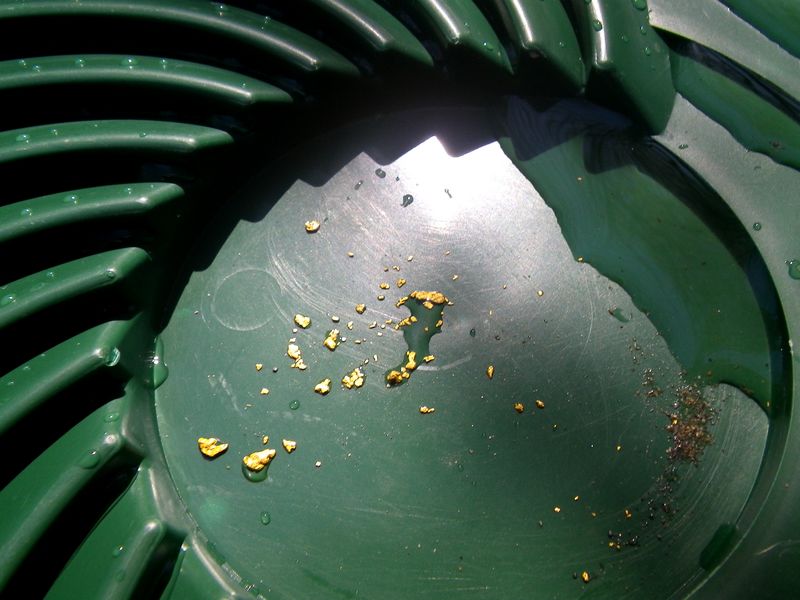

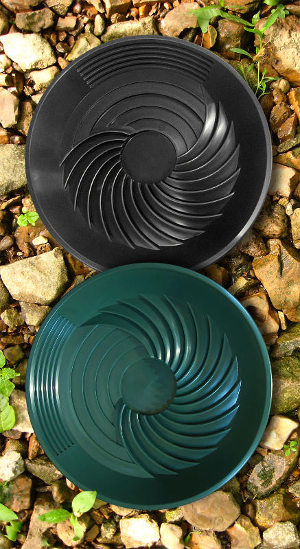

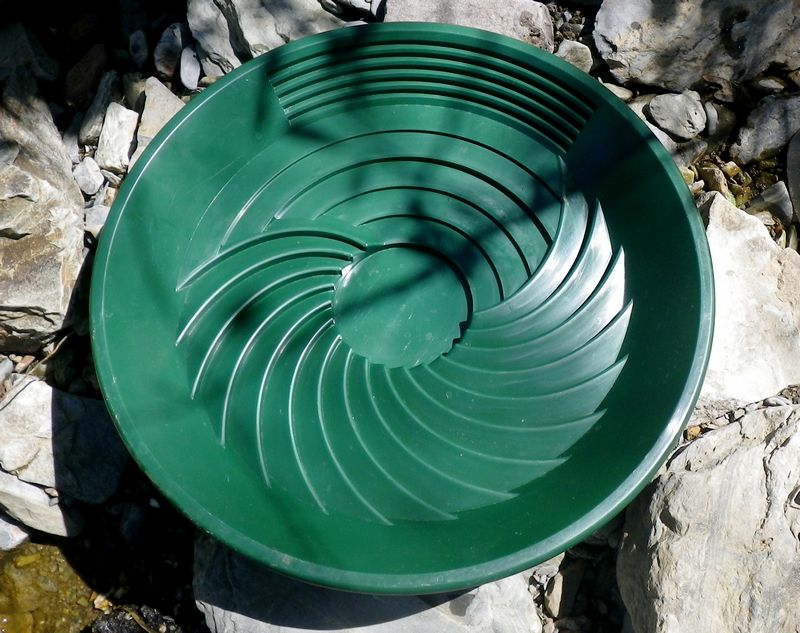

Le turbopan, inventé par Kim Hillier

Ce pan innovant d'origine australienne, au rainurage très sophistiqué, permet avec une bonne technique, d'éliminer très rapidement les sables et graviers stériles tout en concentrant l'or en son centre. Le site d'origine de cet outil est ici: http://www.turbopan.com/ et il est distribué en France par terre et aventures.com et chercheur-or.com. Il est utilisé en compétition mais aussi en prospection.



Le pan à spirales:
Cet instrument innovant, à moteur électrique alimenté en 12V permet de récupérer les minéraux lourds  d'éliminer sables et graviers. L'eau utilisée est recyclée ce qui le prédispose à une utilisation en plein désert. Il est surtout employé pour séparer l'or de grandes quantités de sables lourds.


http://www.goldleisureproducts.com/



Pan rotatif

Pan rotatif
Pan rotatif

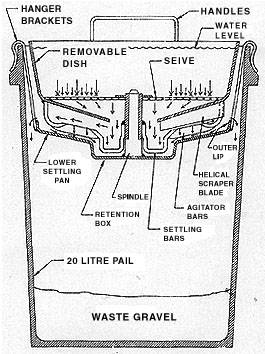

Le pan rotatif:

Cet instrument innovant et non motorisé permet de récupérer les minéraux lourds dans un chapeau et d'éliminer sables et graviers dans le seau. L'eau utilisée peut être ainsi récupérée ce qui le prédispose à une utilisation en plein désert.

Pan rotatif

http://www.rotapan.com

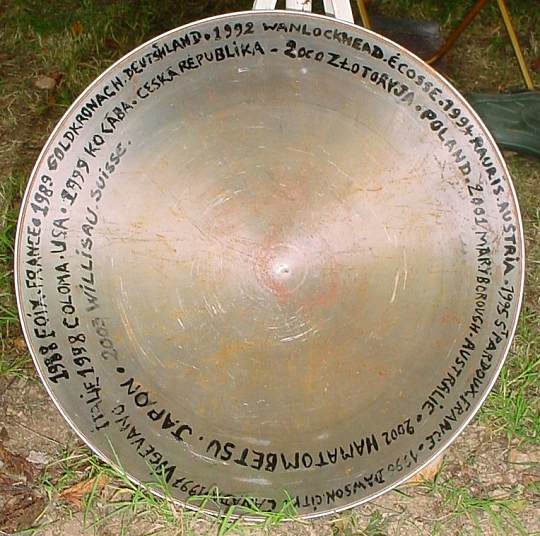

Une batée historique, souvent récompensée,
celle de Monsieur Pierre Mandrick:

VI èmes championnats d'Espagne, Navelgas 2004

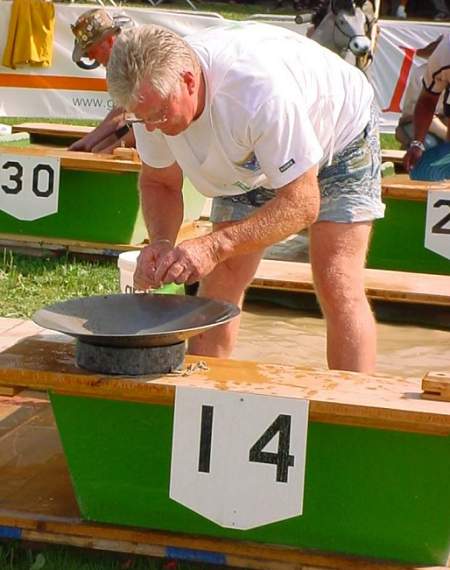

Pierre Mandrick, orpailleur professionnel et sa batée
en compétition:

Championnats du Monde d'Orpaillage 2003
à Willisau en Suisse
